Descripción

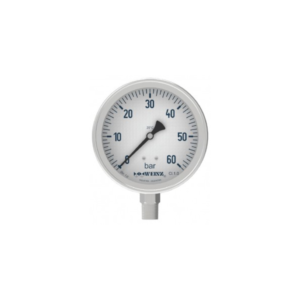

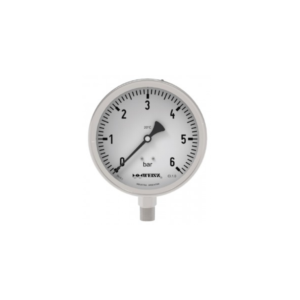

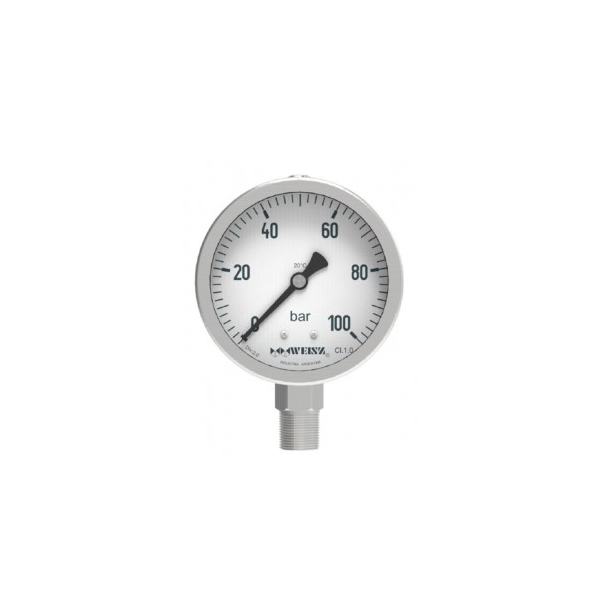

Manómetros de Seguridad
4100S-R / 4150S-R
Cajas
Diámetro 100 mm (4″) y 150 mm (6″)
Mecanismo
Acero inoxidable con tope de máxima y mínima
Aro
Tipo roscado y bayoneta
Sensor Tubo Bourdon
AISI 316
Niple de Conexión
AISI 316
Conexión
Roscada 1/2″ NPT (Estándar)
Alcances
0 a 1600 bar. Rangos combinados o de vacío
Sobrepresiones
50% hasta 100 bar; 30% entre 100 y 600 bar; 10% para presiones superiores a 600 bar
Estanqueidad
Clase IP 65, según IEC 60529
Material de la Caja y Aro
AISI 304
Dial (cuadrante)
Fondo blanco mate. Escala simple y doble
Exactitud
±1.6% Full Escala (Estándar) bajo normas ASME B40.100 Grado 1A, otras a elección
Aguja
Tipo espada balanceada en aluminio anodizado (Estándar)
Escala
Graduación y numeración según norma ASME B40.100
Visor
Vidrio de seguridad de 4 mm de espesor (Estándar)
Soldadura entre el sensor y niple
TIG (GTAW)
Disco de seguridad
Expulsable e inoxidable
