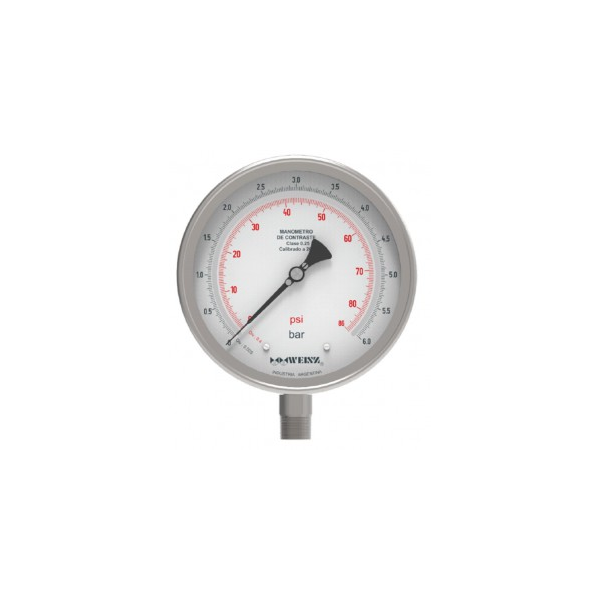

6″ Patrones (PE 4150P)

Descripción

Manómetros Patrones
4150P / 4151P / 4152P / 4153P

Cajas

Diámetro 115 mm (4.5″)

Mecanismo

Bronce movimientos sobre rubíes

Aro

Tipo bayoneta desarmable

Sensor Tubo Bourdon

Cobre berilio (CuBe)

Niple de Conexión

Latón

Conexión

Roscada 1/2″ NPT (Estándar)

Alcances

0 a 1600 bar. Rangos combinados o de vacío

Sobrepresiones

50% hasta 100 bar; 30% entre 100 y 600 bar; 10% para presiones superiores a 600 bar

Estanqueidad

Clase IP 65, según IEC 60529

Material de Caja y Aro

AISI 304

Dial (cuadrante)

Fondo blanco mate. Escala simple y doble

Exactitud

±0.25% Plena Escala (Estándar) bajo normas ASME B40.100 Grado 1A

Aguja

Tipo espada balanceada en aluminio anodizado (Estándar)

Escala

Graduación y numeración según norma ASME B40.100

Visor

Vidrio de seguridad de 4 mm de espesor (Estándar)

Soldadura entre el sensor y niple

TIG (GTAW)
